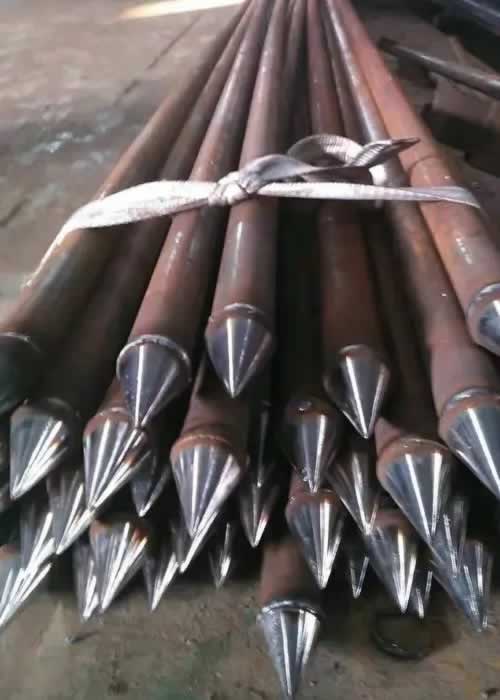

超前小導管是隧道工程中常用的支護措施之一，其作用是預支護，即在開挖前通過向掌子面及周邊圍巖注入漿液，改善圍巖的受力狀態，以達到減少開挖過程中的變形和坍塌風險。超前小導管的規格型號較多，下面介紹幾種常用的規格型號及其特點。



1. 直徑Φ42mm



超前小導管常用的直徑有Φ42mm、Φ50mm和Φ80mm等，其中Φ42mm是最常用的規格之一。該規格的小導管重量輕，便于運輸和安裝，同時其較小的直徑可以減少對掌子面及周邊圍巖的擾動。在地質條件較差的情況下，Φ42mm的超前小導管經常被采用。



2. 長度L=1.5m~3m



超前小導管的長度一般為1.5m~3m，具體長度需要根據工程實際情況確定。對于一些短隧道，可以采用1.5m的長度；而對于一些長隧道或地質條件較差的情況，則需要采用更長的長度，如2m、2.5m或3m等。



3. 壁厚t=2.5mm~4.5mm



超前小導管的壁厚一般為2.5mm~4.5mm，具體厚度需要根據設計要求和材料選擇確定。較厚的壁厚可以提高小導管的強度和剛度，但也會增加其重量和成本；較薄的壁厚則可以降低成本，但需要保證其強度和剛度滿足設計要求。



4. 間距與環向布置



超前小導管的間距和環向布置需要根據工程實際情況確定。一般情況下，小導管的間距為0.3m~0.5m，環向布置為90°~180°。對于一些特殊情況，如地質條件較差或需要加強支護時，可以采用更小的間距和更大的環向布置角度。



5. 注漿孔與注漿壓力



超前小導管的前端一般需要設置注漿孔，以便于向掌子面及周邊圍巖注入漿液。注漿孔的直徑一般為8mm~10mm，間距為15cm~30cm。注漿壓力需要根據實際情況確定，一般控制在0.5MPa~1MPa之間。注漿液可以選擇水泥漿、水玻璃漿或水泥-水玻璃混合漿等。



6. 連接方式與材料選擇



超前小導管的連接方式一般采用絲扣連接或焊接方式。對于Φ42mm的小導管，一般采用絲扣連接方式，需要使用配套的管件進行連接；對于Φ50mm和Φ80mm的小導管，一般采用焊接方式進行連接。材料選擇方面，一般采用Q235B鋼材制造，也有采用不銹鋼等材質的。



7. 其他參數與注意事項



除了上述常見的規格型號和參數外，還需要注意以下幾點：



（1）超前小導管的外表面應光滑、無裂紋、毛刺等缺陷；內表面應光滑、無鐵屑、毛刺等缺陷；兩端應切割平整并與軸線垂直。

（2）安裝時需要保證小導管的垂直度和外露長度符合要求；注漿時應保證注漿液的配合比和注漿壓力符合要求。

（3）對于一些需要加強支護的部位，可以采用增加小導管數量、減小間距、加大環向布置角度等方式進行加強。

（4）安裝完成后應進行質量檢測和驗收，包括外觀檢查、尺寸檢測、材料檢測等方面。如有不合格項應及時進行處理，確保工程質量符合要求。
